磁翻板液位計憑借其高密封性、耐高壓設計及非接觸式磁耦合原理，在石油儲罐液位監測中展現出良好的結構適配性，尤其適用于高壓環境。其核心適配性體現在以下方面：

    1. 高壓密封結構：防止泄漏的核心保障
    法蘭連接與連通器原理：
    液位計通過法蘭與儲罐連接，形成連通器結構，確保內部液位與儲罐液位同步變化。法蘭連接采用標準密封面型式（如RF、FF、RTJ），匹配儲罐壓力等級，防止高壓介質泄漏。
    鋼球自密封機制：
    在上下閥體內內置鋼球，當玻璃管或測量管因意外破損時，容器內壓力（需≥0.2MPa）推動鋼球自動封閉管路，阻斷介質外流。這一設計在高壓環境中尤為關鍵，可有效避免安全事故。
    耐壓等級與材料選擇：
    常規型：耐壓范圍通常≤1.0MPa，適用于低壓儲罐。
    高溫高壓型：耐壓可達42MPa（部分型號支持25MPa），工作溫度覆蓋-190℃至450℃，滿足極端工況需求。
    接液材質：可選304、316L不銹鋼或襯PTFE材質，適配不同腐蝕性介質，確保高壓下材料強度與耐腐蝕性。

    2. 磁耦合非接觸式設計：消除高壓磨損風險
    工作原理：

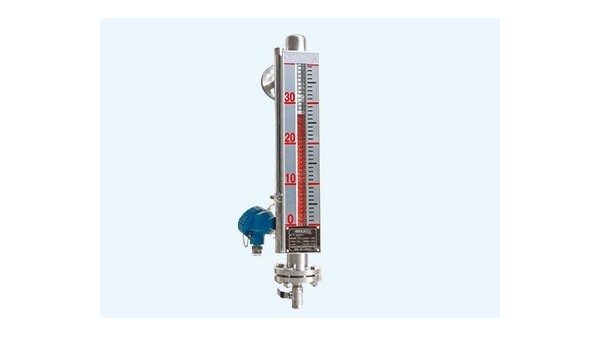

    液位計通過浮子內磁鋼與外部磁翻板的靜磁力耦合作用實現液位指示。浮子隨液位升降，驅動磁翻板翻轉（通常為紅白雙色顯示），無需機械傳動部件，徹底消除高壓環境下因摩擦導致的磨損或卡滯問題。
    優勢對比：
    傳統玻璃板液位計：在高壓下易因玻璃管破裂引發泄漏，且指示清晰度受介質影響。
    磁翻板液位計：測量顯示部分與介質隔離，無直接接觸，顯著提升高壓環境下的安全性與可靠性。

    3. 結構優化與功能擴展：適應高壓工況需求
    保溫型設計：
    針對易凝固或低沸點介質，配備蒸汽加熱或循環水冷卻裝置，通過夾套調節介質流動性，確保高壓下液位測量的準確性。例如，蒸汽壓力≤0.6MPa時，可維持介質溫度穩定。
    防霜型專利設計：
    采用真空夾套結構，隔離冷熱傳導，防止低溫液體儲罐外壁結霜，避免因結霜導致的液位計損壞或讀數誤差。
    遠傳與報警功能：
    集成干簧管、磁致伸縮或磁阻傳感器，輸出4-20mA模擬信號至DCS/PLC系統，實現遠程監控。同時，可配置磁控開關，在設定液位點觸發報警或聯鎖控制，提升高壓儲罐的安全管理水平。

    4. 安裝與維護規范：確保高壓環境長期穩定運行
    垂直安裝要求：
    液位計主體需垂直安裝，確保浮子自由運動，避免因傾斜導致測量誤差或浮子卡滯。
    法蘭端面垂直度：
    容器連接法蘭端面需保證在同一垂直平面內，防止安裝后閥門撓曲，導致玻璃管折斷或測量管變形。
    定期檢查與清洗：
    定期清洗玻璃管內外壁污垢，確保液位顯示清晰；檢查容器壓力密封條件，驗證鋼球自密封功能的有效性。

    5. 應用案例與行業標準支持
    行業應用：
    廣泛用于石油、化工、電力等行業的高壓儲罐液位監測，如鍋爐汽包、高低壓加熱器及油氣儲罐等場景。
